Descrição
Medição de espessura por ultrassom

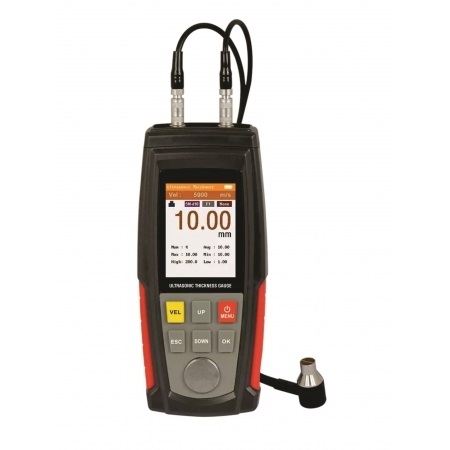

O Medidor de Espessura de Chapas por Ultrassom PYROMED® PY225 é indicado para medir a espessura de chapas e peças por método ultrassônico.
O equipamento pode ser utilizado em materiais como metais, vidro, plásticos e cerâmicas, auxiliando inspeções técnicas, controle de qualidade e acompanhamento de desgaste ou espessura de componentes.
Principais recursos
- Medição de espessura por ultrassom
- Faixa de medição de 1,00 mm a 225,0 mm
- Resolução de 0,01 mm até 99,99 mm
- Transdutor de ultrassom de 5 MHz
- Calibração automática via bloco padrão
- Memória para 500 medições em 5 arquivos
- Visualização das medições em gráfico
- Alarmes de alta e baixa configuráveis
- Indicação de acoplamento no visor
- Memória de velocidades para 12 materiais fixos
- Cadastro de 3 materiais personalizados
- Indicação em milímetros ou polegadas
- Dados estatísticos das medições
Aplicações indicadas
- Medição de espessura de chapas
- Inspeção de peças metálicas
- Controle de qualidade industrial
- Verificação de desgaste em componentes
- Medição em vidro e plásticos
- Medição em cerâmicas
- Inspeções técnicas de manutenção
- Análise dimensional de materiais sólidos
Modo de uso
- Configure o material ou a velocidade do ultrassom adequada.
- Realize a calibração com o bloco padrão quando necessário.
- Aplique acoplante na superfície de medição.
- Posicione o transdutor sobre a peça ou chapa analisada.
- Verifique a indicação de acoplamento no visor.
- Acompanhe a espessura indicada no display colorido.
- Salve as medições quando necessário para análise posterior.
- Utilize os alarmes de alta e baixa conforme o limite definido no processo.
Ficha técnica
- Produto: Medidor de Espessura de Chapas por Ultrassom
- Marca: PYROMED
- Modelo: PY225
- Tipo: Medidor de espessura por ultrassom
- Visor: LCD colorido de 2,3″
- Faixa de medição: 1,00 mm a 225,0 mm
- Resolução: 0,01 mm até 99,99 mm e 0,1 mm a partir de 100,0 mm
- Exatidão: ±(0,5% + 0,05) mm
- Limite mínimo para medição em tubos: Ø 20 x 3 mm
- Velocidade do ultrassom: 1000 a 9999 m/s, ajustável
- Frequência do ultrassom: 5 MHz
- Diâmetro do transdutor: 10 mm
- Comprimento do cabo do transdutor: 1 metro
- Temperatura de operação: 0 °C a 40 °C
- Umidade de operação: 10 a 90% UR sem condensação
- Temperatura máxima da superfície em medição: 60 °C
- Alimentação: 4,5 V, 3 pilhas AAA
- Dimensões L x A x P: 65 x 146 x 30 mm
- Peso: 130 g
- Memória: 500 medições em 5 arquivos
- Materiais fixos na memória: 12 velocidades
- Materiais personalizáveis: 3 cadastros
- Indicação de acoplamento: Sim
- Alarmes configuráveis: Alta e baixa
Perguntas frequentes
Para que serve o PYROMED PY225?
Serve para medir espessura de chapas, peças e materiais sólidos por ultrassom, sem necessidade de corte da peça.
Qual é a faixa de medição?
A faixa de medição é de 1,00 mm a 225,0 mm.
Qual é a resolução do equipamento?
A resolução é de 0,01 mm até 99,99 mm e 0,1 mm a partir de 100,0 mm.
Quais materiais podem ser medidos?
Pode ser utilizado em metais, vidro, plásticos, cerâmicas e outros materiais compatíveis.
Possui memória de medições?
Sim. O PY225 grava até 500 medições em 5 arquivos de dados.
Possui alarmes configuráveis?
Sim. O equipamento possui alarmes de alta e baixa com alerta sonoro.
Permite leitura em polegadas?
Sim. O equipamento permite indicação em milímetros ou polegadas.
